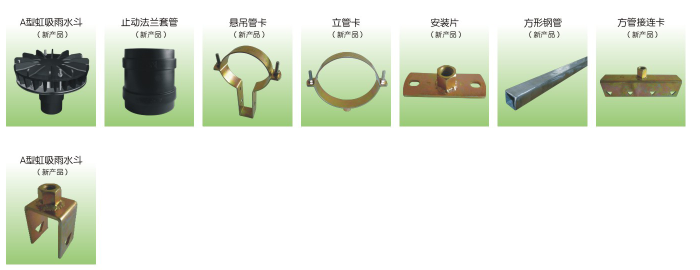

联塑虹吸式屋面雨水排水系统管件系列
联塑虹吸式屋面雨水排水系统介绍
1、系统原理
虹吸雨水排水系统是采用特殊设计的雨水斗，使雨水在很浅的斗前水深下，即可在管道中形成满流状态。利用建筑物的高度和落水具有的势能，在管道中形成局部负压，使雨水斗及水平管内的水流获得附加的压力，形成虹吸现象。利用虹吸作用，极大地加快水流在排水管道内的流速，快速排放屋面雨水。
2、生产设计施工验收标准
①《虹吸式屋面雨水排水系统技术规程》CECS183:2005。
②雨水斗安装参考图集《雨水斗选用及安装》09S302。
③国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
④《给水与排水标准图集》，中国建筑标准设计研究所2003版。
⑤《建筑用管材标准汇编》，中国标准出版社2002版。
⑥《建筑排水用高密度聚乙烯（HDPE）管材及管件》CJ/T250-2007。
⑦甲方提供的配套设计图纸，相关技术参数。
⑧《虹吸雨水斗》CJ/T245-2007。
联塑虹吸式屋面雨水排水系统特点
虹吸式屋面雨水排水系统以其泄流量大、管材少、节约建筑空间和地面开挖少等有点得到越来越广泛地应用。
1、虹吸式雨水斗采用机械固定的方式，能确保雨水斗与屋面连接密封，具有优异的抗腐蚀性能，且无需作防锈处理。
2、管道排水可实现满管流，排水畅通，节省雨水斗、立管、横管和雨水检查井等；节约建筑空间，使建筑外形美观。
3、机械强度高，施工简便。
联塑虹吸式屋面雨水排水系产品应用范围
适用于工业与民用建筑的屋面雨水排水系统（火车站、汽车站、候机楼、工业厂房等）。
联塑虹吸排水系统采用金属固定配件，适用于各种不同类型的安装系统。
联塑虹吸式屋面雨水排水系统优势

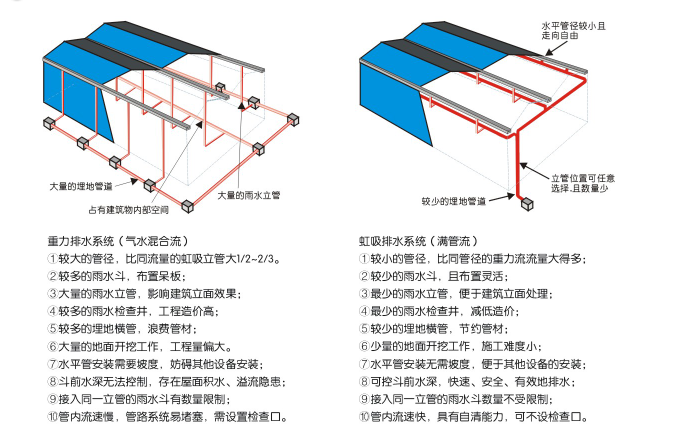

重力排水系统（气水混合流）
①较大的管径，笔筒流量的虹吸立管大1/2~2/3；
②较多的雨水斗，布置呆板；
③大量的雨水立管，影响建筑面积效果；
④较多的雨水检查井，工程造价高；
⑤较多的埋地横管，浪费管材；
⑥大量的地面开挖工作，工程量偏大；
⑦水平管安装需要坡度，防碍其他设备安装；
⑧斗前水深无法控制，存在屋面积水、溢流隐患；
⑨接入同一立管的雨水斗有数量限制；
⑩管内流速慢管路系统易堵塞，需设置检查口。
虹吸排水系统（满管流）
①较小的管径，比同管径的重力流流量大得多；
②较少的雨水斗，且布置灵活；
③最少的雨水立管，便于建筑里面处理；
④最少的雨水检查井，减低造价；
⑤较少的埋地横管，节约管材；
⑥少量的地面开挖工作，施工难度小；
⑦水平管安装无需坡度，便于其他设备的安装；
⑧可控斗前水深，快速、安全、有效地排水；
⑨接入同一立管的雨水斗数量不受限制；
⑩管内流速快，具有自清能力，可不设检查口。
联塑虹吸式屋面雨水排水系统管道安装
1、雨水管道应按设计规定的位置安装，悬吊管可不设坡度，水平安装。
2、雨水立管上应按设计要求设置检查口，检查口中心距地面1.0m。检查口的最大设置间距不大于30m。
3、雨水横管与立管、立管与排出管的连接应采用两个45°弯头或R≥4D的90°弯头。
4、安装机器为
5、安装过程中，管道及雨水斗的敞开口应采取封堵措施。
6、悬吊系统应避免穿越建筑沉降缝和伸缩缝。当因线槽情况无法避免时，应根据系统管材的特点，采取相应措施。
7、埋地管道安装
①埋地雨水管的埋设深度应在冰冻线一下，应考虑管线上部的荷载。
②在穿入检查井与井壁接触的管端部位涂刷两道粘合剂，并滚上粗砂，然后用水泥砂浆砌入，防止漏水。
③雨水立管的底部弯管处，应设混凝土支墩或采取牢固的固定措施。
④与排出管连接的雨水检查井宜采用钢筋混凝土结构或消能井，并宜有排气措施。
